Relé capsulado electromagnético
| Octal MK - 2P | Undecal MK - 3P | |
 |
 |
|
| Dimensiones (mm.) | 37 x 33 x 54 | 37 x 33 x 53 |
| Configuracion contactos | 2NA+2NC | 3NA+3NC |
| Capacidad de contactos | 10A. 220VAC | 10A. 220VAC |
| Voltaje de bobinas AC | 24V., 110V., 220V | 24V., 110V., 220V |
| Consumo de la bobina | 6V. ~ 220V. | 6V. ~ 220V. |
| Resistencia del contactos | < 50 m.ohms | < 50 m.ohms |
| Resistencia de aislamiento | > 100 m.ohms | > 100 m.ohms |
| Vida Eléctrica | 10 e5 veces | 10 e5 veces |
| Vida Mecánica | 10 e7 veces | 10 e7 veces |
| Resist. dieléctrica entre contactos | 1500v rms | 1500v rms |
| Resist. dieléctrica entre contacto y bobina | 1500v rms | 1500v rms |
| Montaje | Base Octal | Base Undecal |
| Temperatura de trabajo | - 40°C ~ + 55°C | - 40°C ~ + 55°C |
| Peso | 85 gramos | 85 gramos |
| Diagráma de conexión |  |
 |
| Dimensiones |  |
 |

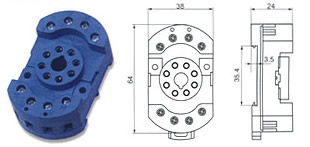

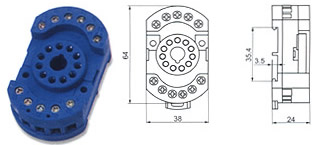

| Base de conexión |  |
 |
